Cisco Catalyst 2960-X 시리즈 스위치에서 스태킹을 구성하는 방법

Cisco Catalyst 2960-X 시리즈 스위치에서 스태킹(Stacking)을 구성하는 방법

Cisco Catalyst 2960-X 시리즈 2대 Switch Stacking(FlexStack-Plus) Full Ring 토폴로지

필요 장비

항목	수량	설명
Cisco Catalyst 2960-X 스위치	2대	동일 시리즈 / IOS 버전 권장
FlexStack-Plus 모듈(C2960X-STACK)	2대	각 스위치 후면에 1개씩 장착
FlexStack 케이블	2대	스택 포트 간 연결용 (1m 또는 3m)

FlexStack 모듈은 전원을 끈 상태에서 장착해야 하며 Hot-swap(전원 켠 상태 교체)은 불가능합니다

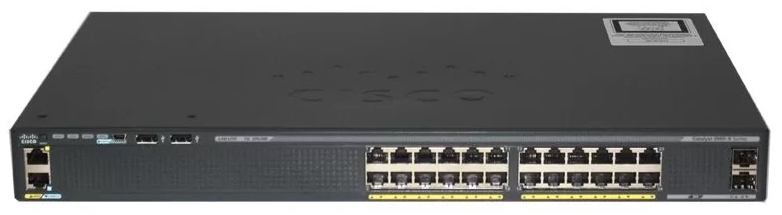

CISCO WS-C2960X-24TS-LL 스위치

CISCO WS-C2960X-24TS-LL

FlexStack 모듈

Cisco FlexStack-Extended

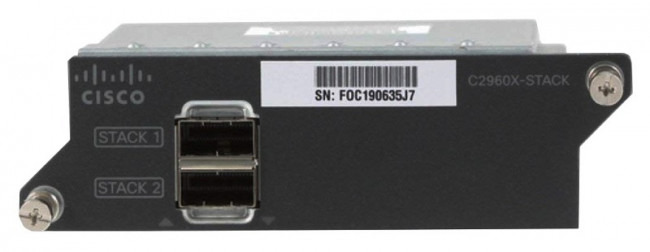

Cisco FlexStack Stacking Module(C2960X-STACK)

Cisco FlexStack Stacking Cable

물리적 연결(Full Ring 구성)

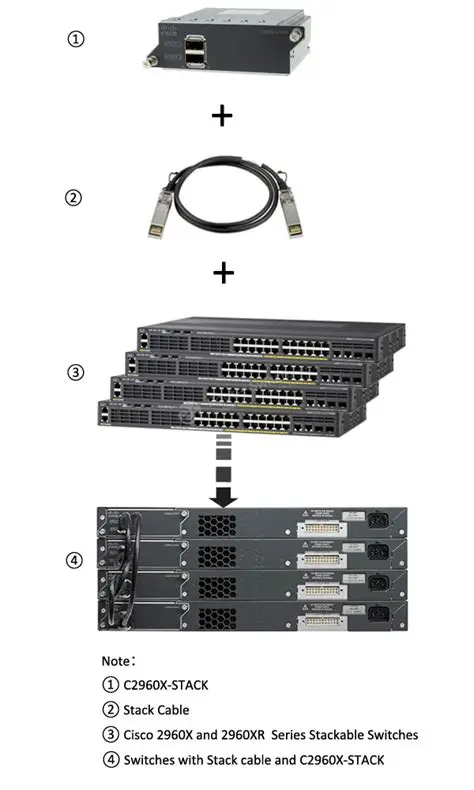

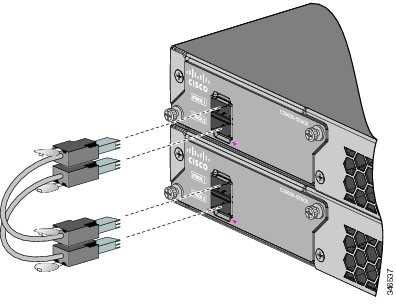

Cisco 2960 Stacking Cable Diagram

Cisco 2960 Stacking Cable Diagram

스택 포트 위치

[ Stack Port 1 ] ---- [ Stack Port 2 ]

Full Ring 연결도 (2대 구성)

+-----------------------+            +-----------------------+
|   Catalyst 2960-X #1  |            |   Catalyst 2960-X #2  |
|  (Switch 1, Master)   |            |  (Switch 2, Member)   |
|                       |            |                       |
| [Port 1]              | <--------> | [Port 2]              | ← FlexStack Cable 1
| [Port 2]              | <--------> | [Port 1]              | ← FlexStack Cable 2
+-----------------------+            +-----------------------+

• 이렇게 교차 연결해야 완전한 Full Ring 구성이 됩니다.
  • (한쪽 케이블만 연결하면 Daisy Chain 형태로 장애 시 스택이 분리될 위험이 있습니다.)

728x90

Cisco C2960X-STACK

전원 및 부팅 순서

1. 모든 케이블 연결 후에 전원을 켭니다.(스택 포트를 먼저 연결한 뒤 전원을 넣어야 스택이 자동 인식됩니다.)

2. 두 스위치가 부팅되면서 서로 통신을 시작합니다.

3. Master 선출이 진행되고 한 스위치가 Master로 지정됩니다.

Master 스위치 우선순위 설정

Master 후보 우선순위 설정 (선택사항)

Master를 지정하려면 Priority 값을 수동으로 설정합니다.

Switch# configure terminal
Switch(config)# switch 1 priority 15
Switch(config)# switch 2 priority 10
Switch(config)# end
Switch# write memory

숫자가 높을수록 우선순위가 높습니다. (1~15 사이, 기본값은 1)

스택 구성 확인 명령어

스택 멤버 상태 확인

Switch# show switch

Switch/Stack Mac Address : 00aa.bb11.cc22
                                           H/W   Current
Switch#  Role   Mac Address     Priority Version  State
------------------------------------------------------------
*1       Master 00aa.bb11.cc22     15     1       Ready
 2       Member 00aa.bb11.cc33     10     1       Ready

• * 표시가 Master 스위치
• State가 "Ready"면 정상 인식 완료

스택 포트 연결 상태 확인

Switch# show switch stack-ports

Switch#  Port  Status     Neighbor  Cable Length
------------------------------------------------
1         1     OK         2         1m
1         2     OK         2         1m
2         1     OK         1         1m
2         2     OK         1         1m

• 모든 포트 Status가 "OK"이면 링 구조 완성
• Neighbor가 서로 맞물려 있어야 정상 구성입니다.
