UPS(무정전 전원 공급 장치)란

Uninterruptible Power Supply(무정전 전원 공급 장치)란

정전이나 전압 강하가 발생했을 때 일정 시간 동안 전력을 공급해 주는 장치입니다.

서버, 네트워크 장비, 의료 기기, 공장 설비 등 전원 장애가 발생하면 치명적인 시스템에 주로 사용됩니다.

주요 기능:

• 비상 전원 공급 : 배터리로 일정 시간 동안 전력 유지
• 전력 안정화 : 전압 스파이크, 서지(surge), 노이즈 제거
• 안전 종료 지원 : 시스템이 데이터 손실 없이 종료되도록 도움

종류:

• Standby (오프라인 UPS) : 전원 문제 발생 시에만 배터리 전환
• Line-interactive UPS : 전압 변동을 보정하면서 배터리 전환
• Online UPS : 항상 배터리와 인버터를 거쳐 깨끗한 전력 공급 (고가, 고신뢰성)

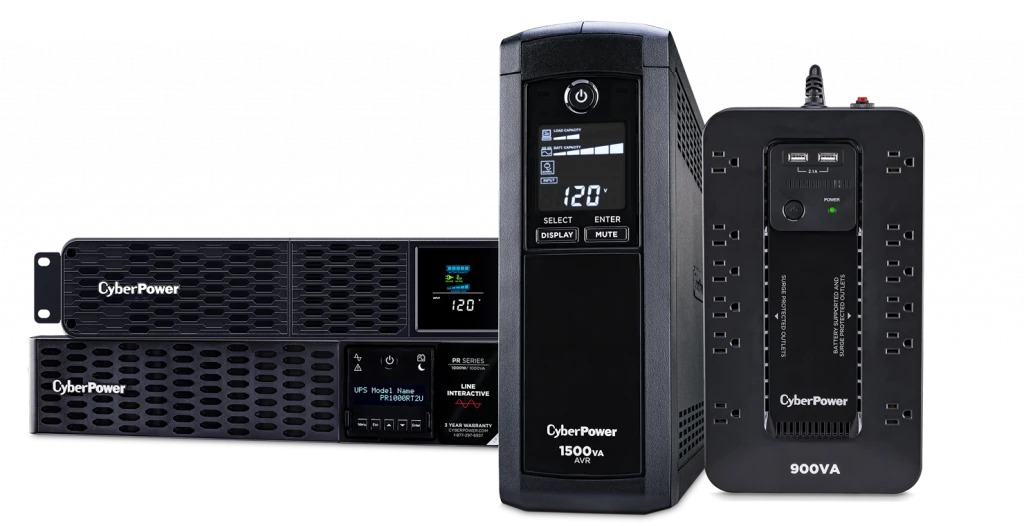

출처-https://www.cyberpowersystems.com

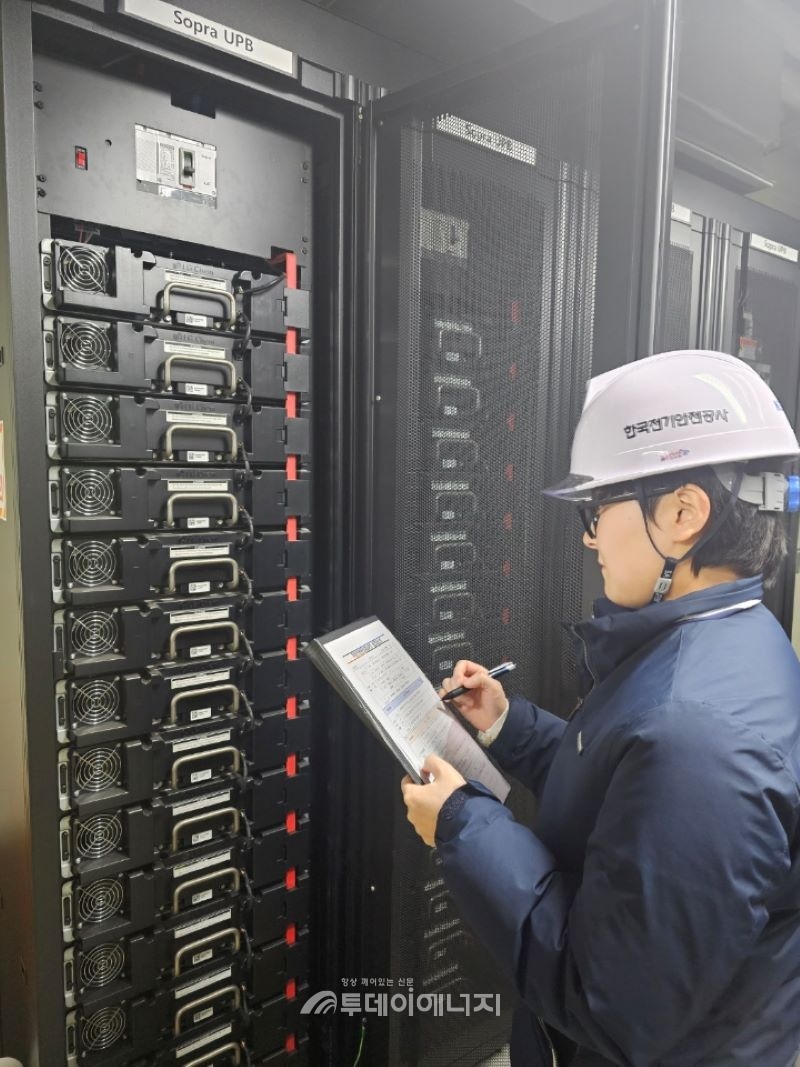

출처-https://cdn.todayenergy.kr/news/photo/202312/267118_139756_5736.jpg

IDC에서 UPS(무정전 전원 공급 장치)가 반드시 필요한 이유는?

1. 정전 시 서비스 연속성 보장

• IDC는 24시간 365일 서비스가 중단되면 안 됩니다.
• 정전이 발생하더라도 UPS가 즉시 배터리 전원을 공급해 서버, 스토리지, 네트워크 장비를 계속 가동시켜줍니다.
• 이를 통해 고객 서비스 중단(다운타임)을 최소화할 수 있습니다.

2. 전원 품질 안정화

• 전력망에는 순간적인 전압 강하(sag), 과전압(surge), 노이즈가 자주 발생합니다.
• 민감한 서버나 네트워크 장비는 이런 전기적 변동에 쉽게 손상될 수 있습니다.
• UPS는 전류를 안정화시켜 깨끗한 전원을 공급합니다.

3. 안전한 시스템 종료

• 정전이 길어져 배터리만으로는 버티기 어려운 경우, UPS는 관리 시스템과 연동해 서버를 자동으로 안전 종료시킬 수 있습니다.
• 이를 통해 데이터 손실이나 파일 시스템 손상을 방지할 수 있습니다.

4. 발전기 전환 시간 확보

• IDC에는 보통 비상 발전기(Generator)가 있지만, 발전기가 가동되기까지 수십 초가 필요합니다.
• UPS는 그 시간 동안 전력을 공급해 발전기가 정상 출력할 때까지 브릿지(bridge) 역할을 합니다.
• IDC에서 UPS는 단순히 전기를 공급하는 장치가 아니라, 서비스 무중단을 위한 최후의 안전망입니다.

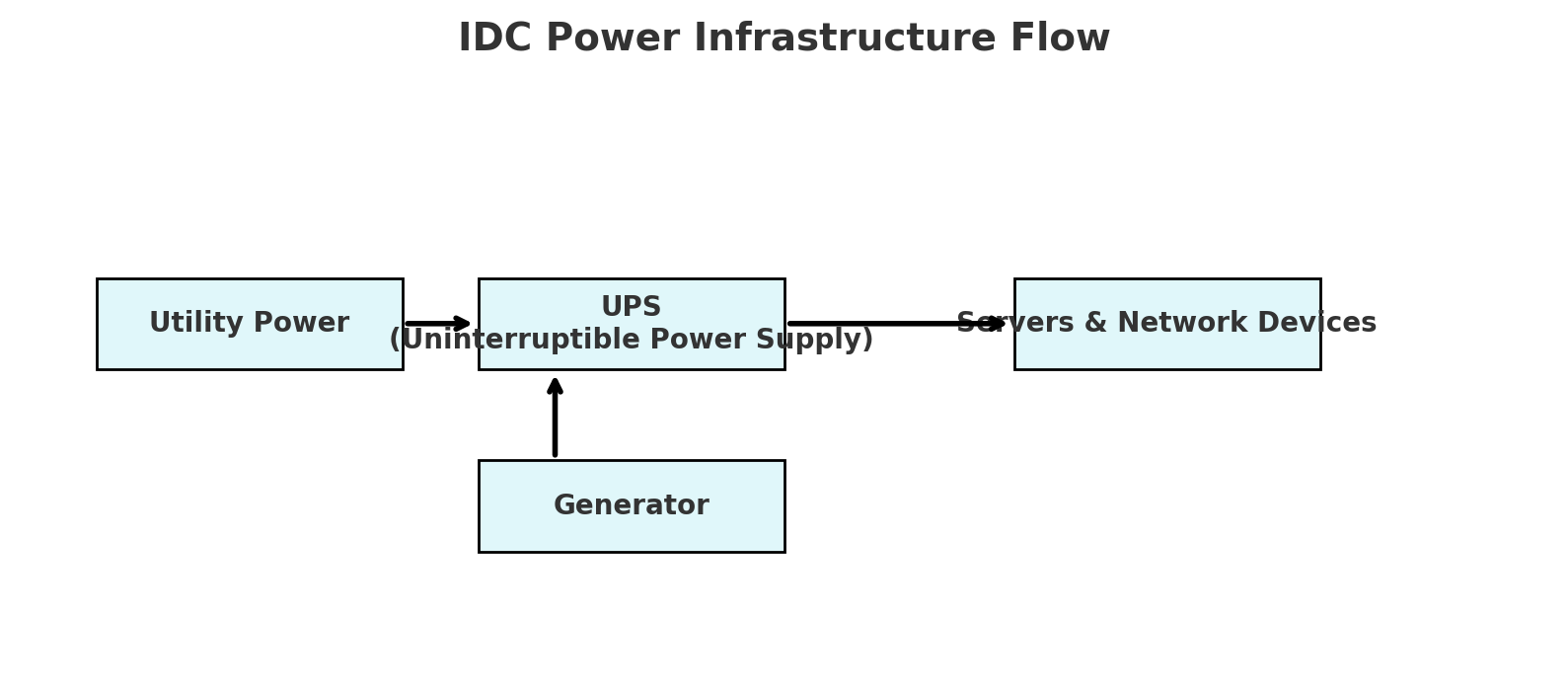

IDC 전원 인프라 구조(한전 전력 → UPS → 발전기 → 서버) 흐름도

IDC Power Infrastructure Flow

데이터 센터 전원 공급 장치

출처-https://blog.naver.com/tama2020/223619426252?photoView=2

1. 자동 절체 스위치(ATS)가 포함된 메인 전력 분배 장치

2. SDMO 디젤 발전기

3. APC Symmetra PX500 (무정전 전원 공급 장치, UPS)

4. Emerson 네트워크용 냉각기(칠러)

5. DryCooler LU-VE (드라이쿨러 장치)

6. UPS 배터리

7. Emerson 네트워크 전력 기후 제어 장치

8. 서버, 스토리지, 네트워크 장비

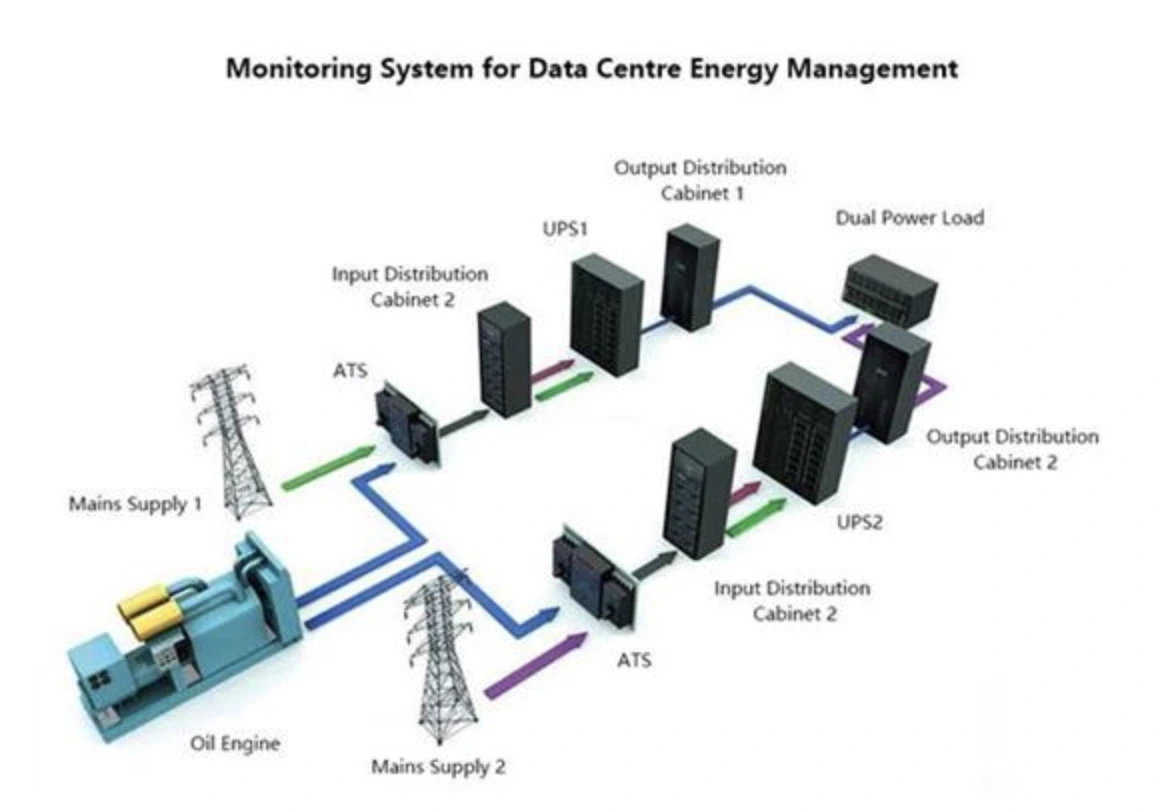

출처-https://ko.acrel-global.com
