VMware ESXi 7에서 HPE RAID 컨트롤러(SSA CLI)를 설치하는 방법

VMware ESXi 7에서 HPE RAID 컨트롤러(SSA CLI)를 설치하는 방법

VMware ESXi 7.0은 기본적으로 하드웨어 RAID 컨트롤러의 상세 리빌딩 진행 상황을 GUI에서 직접 확인하는 기능을 제공하지 않습니다.

HPE 서버의 경우 이를 보완하기 위해 HPE Smart Storage Administrator(HPE SSA) CLI 도구를 설치하여 RAID 상태 및 리빌딩 진행 상황을 확인할 수 있습니다.

1. ESXi 호스트에서 SSH 활성화

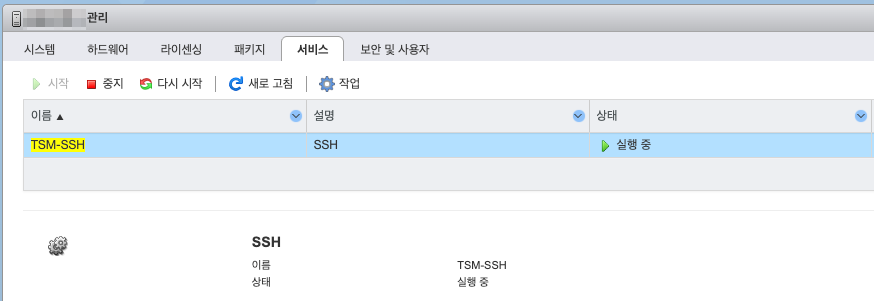

관리(Manage) → 서비스(Services) → TSM-SSH → 시작(Start)

tsm-ssh

콘솔에서 명령어로 확인

/etc/init.d/TSM-SSH status

2. HPE Smart Storage Administrator(SSA) CLI 패키지 다운로드

curl -fL -o "hpessacli-component_5.30.6.0-7.0.0_19303168.zip" \
  https://downloads.hpe.com/pub/softlib2/software1/pubsw-linux/p1160556238/v207223/hpessacli-component_5.30.6.0-7.0.0_19303168.zip

3. ESXi 호스트에 패키지 업로드

scp hpessacli-component_5.30.6.0-7.0.0_19303168.zip \
  esxi-user@192.168.100.181:/tmp/ssacli-component.zip

4. SSACLI 설치

ESXi 호스트에 SSH로 접속한 후 패키지를 설치합니다.

esxcli software component apply -d /tmp/ssacli-component.zip

Installation Result
   Components Installed: hpessacli-component_5.30.6.0-7.0.0
   Components Removed:
   Components Skipped:
   Message: Operation finished successfully.
   Reboot Required: false

SSACLI 버전 확인

/opt/smartstorageadmin/ssacli/bin/ssacli version

   SSACLI Version: 5.30.6.0 2022-01-05
   SOULAPI Version: 5.30.6.0 2022-01-05

ESXi 컴포넌트 설치 여부 확인

esxcli software component list | grep ssacli

hpessacli-component  Smart Storage Administrator CLI for ESXi  5.30.6.0-7.0.0  5.30.6.0  Microchip Technology Inc.  02-02-2022  PartnerSupported

SSACLI 패키지 삭제
esxcli software component remove -n hpessacli-component

728x90

5. SSACLI를 이용한 RAID 상태 확인

컨트롤러 슬롯 번호 확인

/opt/smartstorageadmin/ssacli/bin/ssacli ctrl all show

Smart Array P420i in Slot 0 (Embedded)    (sn: 0014380280158B0)

• 슬롯 번호 : 0번

논리 드라이브(Logical Drive) 리빌딩 상태 확인

/opt/smartstorageadmin/ssacli/bin/ssacli ctrl slot=0 ld all show status

   logicaldrive 1 (136.70 GB, RAID 1): OK
   logicaldrive 2 (1.23 TB, RAID 5): Recovering, 79.53% complete

물리 디스크 상세 정보 확인

/opt/smartstorageadmin/ssacli/bin/ssacli ctrl slot=0 pd all show detail

Smart Array P420i in Slot 0 (Embedded)

   Array A

      physicaldrive 1I:2:1
         Port: 1I
         Box: 2
         Bay: 1
         Status: OK
         Drive Type: Data Drive
         Interface Type: SAS
         Size: 146 GB
         Drive exposed to OS: False
         Logical/Physical Block Size: 512/512
         Rotational Speed: 15000
         Firmware Revision: HPD5
         Serial Number: 6XM4N0MJ0000M546T6AE
         WWID: 5000C50089B1DC3D
         Model: HP      EH0146FBQDC
         Current Temperature (C): 41
         Maximum Temperature (C): 48
         PHY Count: 2
         PHY Transfer Rate: 6.0Gbps, Unknown
         PHY Physical Link Rate: Unknown, Unknown
         PHY Maximum Link Rate: Unknown, Unknown
         Drive Authentication Status: OK
         Carrier Application Version: 11
         Carrier Bootloader Version: 6
         Sanitize Erase Supported: False
         Shingled Magnetic Recording Support: None
         ...

6. 리빌딩 진행 상황 실시간 모니터링

watch 명령어를 이용한 모니터링

watch -n 5 "/opt/smartstorageadmin/ssacli/bin/ssacli ctrl slot=0 pd all show detail | grep Progress"

• # 5초마다 갱신하며 감시(종료는 Ctrl+C)

7. ESXi 로그를 통한 RAID 관련 메시지 확인

리빌딩 관련 로그

tail -f /var/log/vmkernel.log | grep -i "rebuild"

HPE Smart Array 관련 로그

tail -f /var/log/vmkernel.log | grep -i "HPSA"



HPE SSACLI를 설치하면 ESXi 환경에서도 RAID 상태, 물리 디스크 정보, 리빌딩 진행률을 상세하게 확인할 수 있어 장애 대응 및 운영 안정성 측면에서 매우 유용합니다.
