우분투 22.04에서 PXE 네트워크 부팅 서버를 구성하는 방법

우분투 22.04에서 PXE 네트워크 부팅 서버를 구성하는 방법

테스트 환경

• 운영체제 : Ubuntu 22.04.5
• DHCP : isc-dhcp-server(DHCP 서비스)
• TFTP : tftpd-hpa(PXE 클라이언트에 부트로더/커널/인트림 제공)
• HTTP : nginx(ISO, 커널/인트림, autoinstall 파일 제공)
• PXE 부트로더 : syslinux/pxelinux(BIOS + PXELINUX)
• 자동 설치 : cloud-init (NoCloud)

1. DHCP 서버(isc-dhcp-server)

패키지 설치 및 서비스 활성화

sudo apt install -y isc-dhcp-server
sudo systemctl enable --now isc-dhcp-server



설정 파일

sudo cp /etc/dhcp/dhcpd.conf /etc/dhcp/dhcpd.conf_$(date '+%Y%m%d_%H%M%S')

sudo vim /etc/dhcp/dhcpd.conf

sudo tee /etc/dhcp/dhcpd.conf > /dev/null << 'EOF'
default-lease-time 600;
max-lease-time 7200;
authoritative;

subnet 192.168.10.0 netmask 255.255.255.0 {
  range 192.168.10.106 192.168.10.110;
  option routers 192.168.10.1;
  option domain-name-servers 8.8.8.8, 8.8.4.4;

  # PXE 부트 파일 지정
  filename "pxelinux.0";
  next-server 192.168.10.100;
}
EOF

서비스 재시작

sudo systemctl restart isc-dhcp-server

서비스 상태 확인

sudo systemctl status isc-dhcp-server

2. TFTP 서버(tftpd-hpa)

패키지 설치 및 서비스 활성화

sudo apt install -y tftpd-hpa
sudo systemctl enable --now tftpd-hpa

설정 파일

sudo cp /etc/default/tftpd-hpa /etc/default/tftpd-hpa_$(date '+%Y%m%d_%H%M%S')

sudo vim /etc/default/tftpd-hpa

sudo tee /etc/default/tftpd-hpa > /dev/null << 'EOF'
# /etc/default/tftpd-hpa

TFTP_USERNAME="tftp"
TFTP_DIRECTORY="/var/lib/tftpboot"
TFTP_ADDRESS=":69"
TFTP_OPTIONS="--secure --create"
EOF

TFTP 루트 디렉토리 생성

sudo mkdir -p /var/lib/tftpboot

서비스 재시작

sudo systemctl restart tftpd-hpa

서비스 상태 확인

sudo systemctl status tftpd-hpa

3. PXELINUX(Syslinux) 구성

sudo apt install -y syslinux-common pxelinux

PXELINUX 부팅 이미지(pxelinux.0)를 /var/lib/tftpboot 디렉터리로 복사

sudo cp /usr/lib/PXELINUX/pxelinux.0 /var/lib/tftpboot/
sudo cp /usr/lib/syslinux/modules/bios/{ldlinux.c32,libcom32.c32,libutil.c32,menu.c32,vesamenu.c32} \
	/var/lib/tftpboot/

sudo mkdir -p /var/lib/tftpboot/pxelinux.cfg

UEFI 모드

---

sudo apt-get install -y syslinux-efi

sudo mkdir -p /var/lib/tftpboot/uefi

sudo cp /usr/lib/SYSLINUX.EFI/efi64/syslinux.efi /var/lib/tftpboot/uefi

sudo cp /usr/lib/syslinux/modules/efi64/{ldlinux.e64,libcom32.c32,libutil.c32,vesamenu.c32} /var/lib/tftpboot/uefi



ln -s /var/lib/tftpboot/pxelinux.cfg /var/lib/tftpboot/uefi/pxelinux.cfg

---

TFTP 루트 디렉토리 설정

sudo chmod -R 755 /var/lib/tftpboot

sudo chown -R nobody:nogroup /var/lib/tftpboot

4. Nginx 설치 및 HTTP 서버 구성

sudo apt install -y curl gnupg2 ca-certificates lsb-release ubuntu-keyring
curl -fsSL https://nginx.org/keys/nginx_signing.key | gpg --dearmor \
    | sudo tee /usr/share/keyrings/nginx-archive-keyring.gpg >/dev/null
echo "deb [signed-by=/usr/share/keyrings/nginx-archive-keyring.gpg] \
http://nginx.org/packages/ubuntu `lsb_release -cs` nginx" \
    | sudo tee /etc/apt/sources.list.d/nginx.list

sudo apt update
sudo apt install -y nginx
sudo systemctl enable --now nginx

default.conf 설정 파일 백업

sudo cp /etc/nginx/conf.d/default.conf /etc/nginx/conf.d/default.conf_$(date '+%Y%m%d_%H%M%S')

default.conf 설정 파일 수정

sudo vim /etc/nginx/conf.d/default.conf

sudo tee /etc/nginx/conf.d/default.conf << 'EOF'
server {
    listen 80;
    server_name _;

    access_log /var/log/nginx/host-access.log main;
    error_log /var/log/nginx/host-error.log;

    client_max_body_size 0;

    location / {
        root /usr/share/nginx/html;
        autoindex on;
    }

    location /iso/ {
        alias /usr/share/nginx/html/iso/;
        autoindex on;
    }

    location /ubuntu/ {
        alias /usr/share/nginx/html/ubuntu/;
        autoindex on;
    }

    location /autoinstall/ {
        alias /usr/share/nginx/html/autoinstall/;
        autoindex on;
        default_type text/plain;
    }
}
EOF

sudo nginx -t

sudo systemctl restart nginx

5. 우분투 ISO 파일 준비

HTTP Repository 구성

sudo mkdir -p /usr/share/nginx/html/{iso,ubuntu/22.04}
cd /usr/share/nginx/html/iso
wget https://releases.ubuntu.com/22.04/ubuntu-22.04.5-live-server-amd64.iso

ISO 이미지 다운로드 및 ISO 마운트

sudo mkdir -p /mnt/iso
sudo mount -o loop,ro ubuntu-22.04.5-live-server-amd64.iso /mnt/iso

sudo cp -r /mnt/iso/* /usr/share/nginx/html/ubuntu/22.04/

sudo umount /mnt/iso

squashfs 링크 생성

cd /usr/share/nginx/html/ubuntu/22.04/casper
ln -s ubuntu-server-minimal.ubuntu-server.installer.squashfs filesystem.squashfs

Ubuntu 24.04

---

sudo mkdir -p /usr/share/nginx/html/ubuntu/24.04
cd /usr/share/nginx/html/iso
wget https://releases.ubuntu.com/24.04/ubuntu-24.04.3-live-server-amd64.iso

sudo mkdir -p /mnt/iso
sudo mount -o loop,ro ubuntu-24.04.3-live-server-amd64.iso /mnt/iso

sudo cp -r /mnt/iso/* /usr/share/nginx/html/ubuntu/24.04/

sudo umount /mnt/iso

---

커널(vmlinuz) 및 initrd 파일 복사

sudo cp /usr/share/nginx/html/ubuntu/22.04/casper/{vmlinuz,initrd} \
	/var/lib/tftpboot/

sudo cp /usr/share/nginx/html/ubuntu/22.04/casper/{vmlinuz,initrd} \
	/usr/share/nginx/html/ubuntu/22.04/

7. cloud-init (NoCloud) 확장 구성

디렉터리 생성

sudo mkdir -p /usr/share/nginx/html/autoinstall

meta-data 생성

sudo vim /usr/share/nginx/html/autoinstall/meta-data

sudo tee /usr/share/nginx/html/autoinstall/meta-data << 'EOF'
instance-id: ubuntu-2204-pxe
local-hostname: ubuntu-pxe
EOF

user-data 생성

• password는 반드시 openssl passwd -6으로 생성한 해시값 사용

# 패스워드 : ubuntu
openssl passwd -6 'ubuntu'

$6$YHHqTfkwCtHcDgHa$ljH6JlVWXT05xha4sCOjnQckLICoQJ5GpDlF0iwJ74zESHPTo.Sqwnb16zwZeHIAIcd9M0Kd503JPO5FD/tgb/

sudo vim /usr/share/nginx/html/autoinstall/user-data

sudo tee /usr/share/nginx/html/autoinstall/user-data << 'EOF'
#cloud-config
autoinstall:
  version: 1
  locale: ko_KR.UTF-8
  keyboard:
    layout: kr
  timezone: Asia/Seoul

  identity:
    hostname: ubuntu-pxe
    username: ubuntu
    password: "$6$YHHqTfkwCtHcDgHa$ljH6JlVWXT05xha4sCOjnQckLICoQJ5GpDlF0iwJ74zESHPTo.Sqwnb16zwZeHIAIcd9M0Kd503JPO5FD/tgb/"

  ssh:
    install-server: true
    allow-pw: true

  packages:
    - vim
    - curl
    - net-tools

  storage:
    layout:
      name: direct

  late-commands:
    - curtin in-target -- systemctl enable ssh
EOF

8. 부팅 설정 파일 생성(cloud-init 연동)

/srv/tftp/pxelinux.cfg/default 파일을 생성하고 PXE 부팅 메뉴를 구성

sudo mkdir -p /var/lib/tftpboot/pxelinux.cfg

sudo vim /var/lib/tftpboot/pxelinux.cfg/default

sudo tee /var/lib/tftpboot/pxelinux.cfg/default << 'EOF'
DEFAULT menu.c32
PROMPT 0
TIMEOUT 300
MENU TITLE Ubuntu 22.04 PXE Boot Menu

LABEL ubuntu-2204-autoinstall
    MENU LABEL Install Ubuntu 22.04 (Auto)
    KERNEL vmlinuz
    INITRD initrd
    APPEND ip=dhcp \
      boot=casper \
      netboot=http \
      casper-path=casper \
      autoinstall \
      ds=nocloud-net;s=http://192.168.10.100/autoinstall/ \
      url=http://192.168.10.100/ubuntu/22.04/ \
      fsck.mode=skip

LABEL ubuntu-2204-manual
    MENU LABEL Install Ubuntu 22.04 (Manual)
    KERNEL vmlinuz
    INITRD initrd
    APPEND ip=dhcp \
      boot=casper \
      netboot=http \
      casper-path=casper \
      url=http://192.168.10.100/ubuntu/22.04/

LABEL local
    MENU LABEL Boot Local Disk
    LOCALBOOT 0
EOF

서비스 재시작

sudo systemctl restart isc-dhcp-server tftpd-hpa nginx

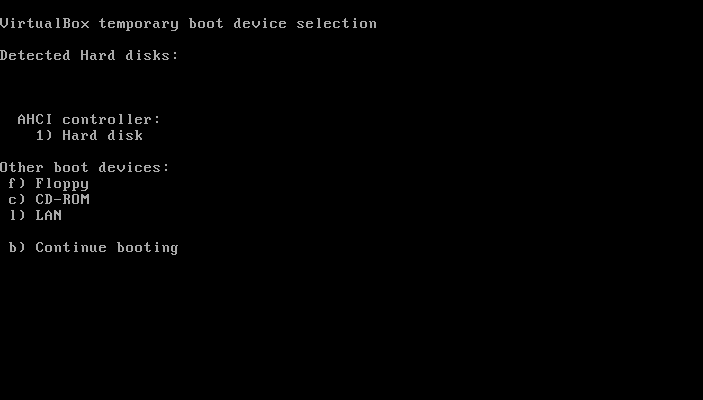

네트워크 부팅 설치(Network boot)

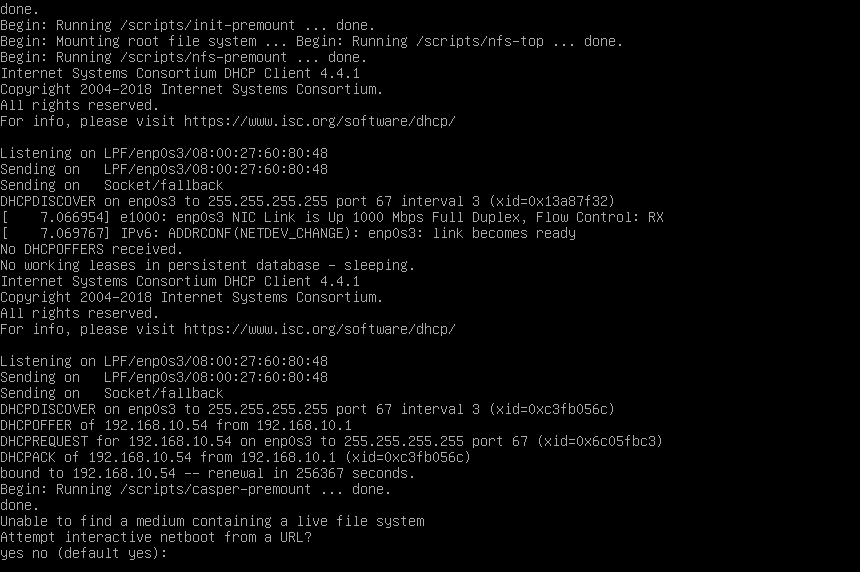

오류

virtualbox

Begin: Running /scripts/casper-premount ... done.
done.
Unable to find a medium containing a live file system
Attempt interactive netboot from a URL?
yes no (default yes):



실패
